作為第三代寬禁帶半導體材料，SiC（碳化硅）憑借其優異的物理和電學特性，尤其在高頻、高壓和大功率半導體器件中展現出廣泛的應用前景。SiC的應用領域涵蓋了電力電子、通信、汽車、能源等多個行業，是支撐現代高效、穩定能源系統和未來智能電動化發展不可或缺的基礎材料。然而，SiC單晶襯底的制備仍然面臨著高技術壁壘，尤其是在晶體生長過程中，高溫低壓環境和多種環境變量的影響使得產業化應用進展緩慢。
目前，物理氣相輸運法（PVT）是產業化應用中最為常見的SiC單晶生長方法，但這一方法在生長p型4H-SiC和立方SiC（3C-SiC）單晶方面存在顯著難度。PVT方法的局限性使得在特定應用，如高頻、高壓、大功率IGBT（絕緣柵雙極型晶體管）器件和高可靠性、長壽命MOSFET（金屬氧化物半導體場效應晶體管）器件的制備中，SiC材料的性能難以滿足市場需求。
在此背景下，液相法作為一種新興的SiC單晶生長技術，顯現出獨特的優勢。液相法尤其在生長p型4H-SiC和3C-SiC單晶方面，能夠在較低溫度下實現較高質量的晶體生長，為制造高效能半導體器件奠定了基礎。與PVT法相比，液相法在生長過程中可控制更多的因素，尤其在晶體的摻雜、晶格結構和生長速率上，展現出更大的靈活性和可調性，這為解決傳統SiC制備中的難題提供了有效途徑。
盡管液相法在產業化過程中仍面臨一定的技術挑戰，如晶體生長的穩定性、成本控制及設備要求等，但隨著市場需求的持續增長以及技術研發的不斷突破，液相法在未來有望成為一種主流的SiC單晶生長方法。特別是在高功率、低損耗、高穩定性及長壽命的電子器件制造中，液相法將為碳化硅產業的進一步發展提供強有力的支持。
近日，中國科學院物理所副研究員李輝以“液相法生長碳化硅單晶”為主題，分享了液相法在不同晶型SiC單晶生長中的應用解決方案，尤其是在3C-SiC和p型4H-SiC單晶的制備方面取得的突破。這些成果不僅為碳化硅材料的進一步產業化提供了新的技術路線，也為車規級、工業級以及高端電子器件的開發打下了堅實的基礎。
碳化硅的顯著物理性能優勢
李輝副研究員指出，盡管硅（Si）目前仍是應用最廣泛的功率半導體材料，但碳化硅憑借其卓越的物理特性，逐漸在功率半導體器件中占據了一席之地。具體而言，碳化硅的主要優勢包括：
1. 更高的擊穿電場：碳化硅的擊穿電場是硅的10倍，意味著它可以承受更高的電壓而不發生擊穿，這使得SiC器件在高壓應用中具有顯著的競爭力。
2. 更高的飽和電子漂移速率：SiC的電子漂移速率是硅的2倍，這意味著SiC能夠在更高的頻率下工作，從而提升器件的工作效率和響應速度，特別適用于需要高速響應的應用場景。
3. 更高的熱導率：SiC的熱導率是硅的3倍，且是砷化鎵（GaAs）的10倍，這使得SiC材料能夠更加高效地散熱，適應更高的功率密度，并顯著減少器件在高負載下的熱損耗。
4. 這些突出的物理性能，使得碳化硅在高溫、高頻、高耐壓和小型化等領域表現尤為出色，極大地提高了功率半導體器件的可靠性和整體效率。
碳化硅在功率器件中的應用優勢
李輝副研究員進一步指出，碳化硅制備的功率器件在多個方面展現出了明顯的優勢：
1. 更高的阻斷電壓：SiC功率器件的阻斷電壓顯著高于硅基器件。在300V至4.5kV范圍內，SiC器件有望替代硅基器件，尤其在高壓應用中，SiC器件能夠承受更高的電壓，提升系統的穩定性和可靠性。
2. 更高的開關頻率：碳化硅材料的高電子漂移速率使得SiC功率器件能夠在更高的頻率下開關，從而提高了系統的工作效率，減少了功率損耗。更高的開關頻率對于實現高效能量轉換和小型化電力電子設備至關重要。
3. 更強的耐高溫性能：SiC材料的高熱導率和良好的熱穩定性使得其能夠在更高的溫度下穩定工作，這對于一些惡劣環境下的應用尤為重要，如航空、汽車和電力傳輸?shù)阮I(lǐng)域。
4. 更高的功率密度：由于碳化硅的優異散熱性能，SiC功率器件能夠支持更高的功率密度，從而推動功率半導體器件的小型化，適應緊湊型設計要求。這對于提升系統集成度和降低系統成本具有重要意義。
5. 這些應用優勢使得碳化硅在高壓、高頻、高溫、高功率密度等領域展現出獨特的競爭力，廣泛應用于電動汽車、可再生能源、電力傳輸以及工業自動化等多個領域。
SiC功率器件的挑戰
盡管SiC功率器件具有諸多技術優勢，但其制備過程仍面臨多方面的挑戰。首先，SiC是一種硬材料，其生長速度較慢且需要高溫（超過2000攝氏度）環境，這導致生產周期較長、成本較高。此外，SiC襯底的加工過程相對復雜，容易產生各種缺陷，影響器件的性能。
目前，碳化硅襯底的制備技術包括物理氣相傳輸法（PVT法）、液相法和高溫氣相化學沉積法等。李輝副研究員表示，當前行業中大規模碳化硅單晶生長主要采用PVT法，但這種方法在生產碳化硅單晶時面臨許多挑戰：
1. 晶型多樣性導致的生長難度：碳化硅有超過200種不同的晶型，而這些晶型之間自由能差異非常小，因此在PVT法生長過程中，容易發生相變，導致良率較低。
2. 生長速度慢且成本高：與硅材料相比，碳化硅單晶的生長速度非常緩慢，這直接導致了SiC單晶襯底的成本居高不下。
3. 高溫環境下的測量困難：PVT法生長碳化硅單晶的溫度通常高于2000攝氏度，這使得精確測量生長過程中的溫度變得極為困難。李輝指出：“在這種生長系統中，就像是一個黑匣子，我們無法用直接的手段監測碳化硅的生長過程。這也是碳化硅單晶生長難度大的原因之一。”
4. 原料和生長速率的局限性：PVT法在原料非同成分的升華過程中，生長速率較低，進一步限制了生產效率和成本的降低。
5. 難以生長高質量的特定晶型：PVT法還無法有效生長高質量的p-4H-SiC和3C-SiC單晶，這限制了某些特定應用領域的需求。
李輝指出，由于4H-SiC MOSFET（絕緣體上金屬氧化物半導體場效應晶體管）存在可靠性和性能方面的挑戰，未來的研究和技術發展需要克服這些制約因素，以提高SiC器件的性能和制造效率。
液相法技術的應用前景
那么，為什么要發展液相法技術呢？李輝副研究員表示，盡管目前的技術能成功生長n型4H碳化硅單晶，但依然無法有效生長p型4H-SiC單晶和3C-SiC單晶。p型4H-SiC單晶未來將在IGBT（絕緣柵雙極型晶體管）材料制備中發揮重要作用，廣泛應用于高阻斷電壓、大電流的IGBT器件中，尤其適用于軌道交通、智能電網等高要求的應用場景。而3C-SiC則有望突破4H-SiC和MOSFET器件的技術瓶頸，提供更高效的解決方案。
李輝進一步介紹道：“從成本、能效等綜合角度來看，高溫液相法的成本將顯著低于傳統的PVT生長方法，預計能夠降低約30%的成本。如果再加上原料回收技術的應用，成本還將進一步降低?！贝送?，液相法由于接近熱力學平衡的生長方式，能夠顯著減少晶體缺陷密度，且便于實現晶體的擴徑，從而有望獲得高質量的P型碳化硅單晶。
李輝還分享了中國科學院物理研究所在陳小龍教授的帶領下，在液相法生長碳化硅方面的最新進展。與硅不同，碳化硅在加熱至熔化溫度之前就會發生升華，因此，選擇合適的助溶劑體系成為液相法生長碳化硅單晶的關鍵。李輝指出，理想的助溶劑體系需滿足三個主要要求：一是具備較大的溶C能力；二是液相區內無第二相的出現；三是具有合適的固-液界面能，以調控生長的是p型碳化硅單晶還是3C碳化硅單晶。
研究團隊通過相圖計算和實驗研究，已經找到了幾種適合的助溶劑體系，并通過實驗驗證了其在液相法生長中的有效性，推動了液相法技術在碳化硅單晶制備中的應用前景。
3C-SiC生長的突破與應用前景

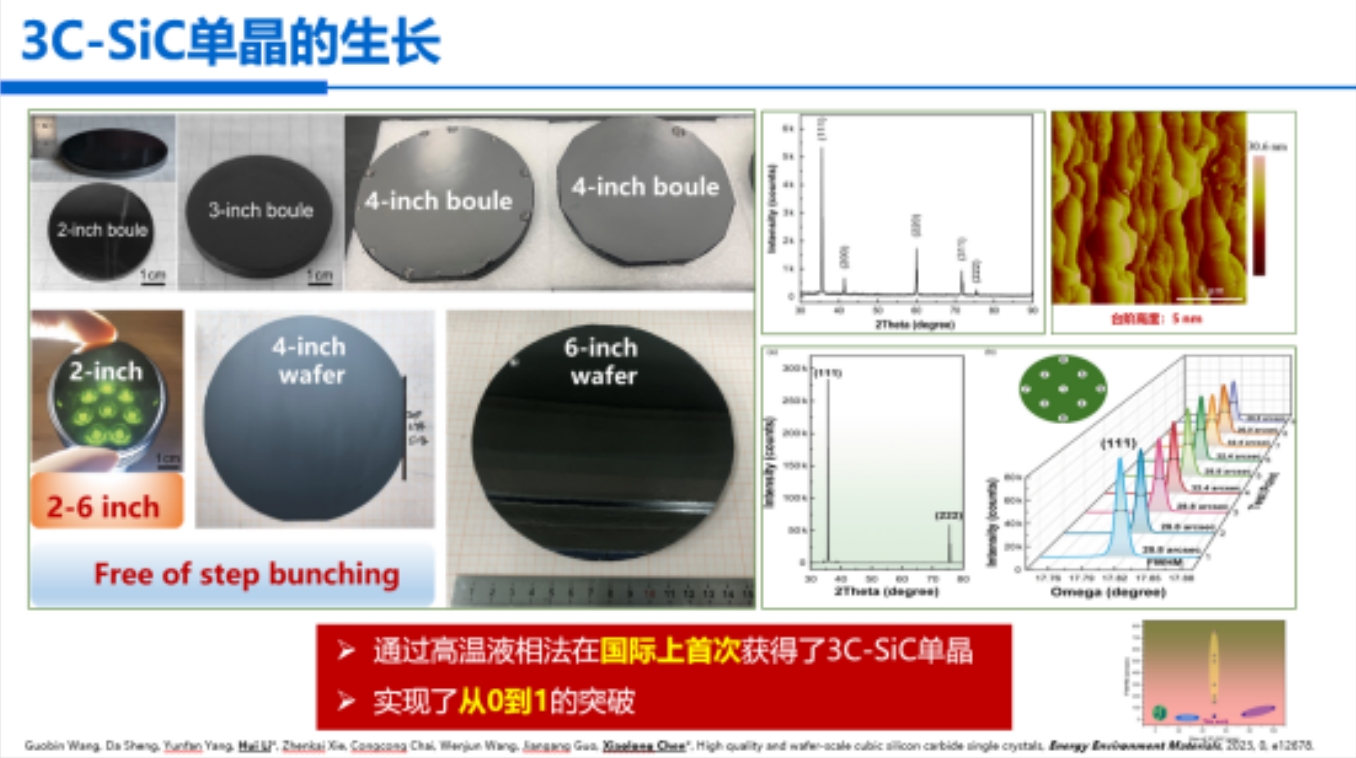

在3C-SiC的生長技術方面，中國科學院物理研究所通過高溫液相法，在國際上首次成功獲得了3C-SiC單晶，標志著從0到1的重大突破。李輝副研究員指出：“我們前期通過調控助溶劑的組成和配比，成功實現了固-液界面能的精確調控，從而在國際上首次生長出了2到6英寸的3C碳化硅單晶。這些晶體沒有發生相變，且晶體質量非常高。”
李輝還表示，通過一系列的研究，液相法在生長P型4H-SiC單晶和3C-SiC單晶方面展現出了顯著的優勢。隨著技術的不斷進步，特別是在國內多個科研機構和企業的共同努力下，液相法生長碳化硅單晶的技術將逐步成熟。
隨著P型4H-SiC單晶和3C-SiC單晶的不斷突破和發展，液相法將在未來的半導體材料制造領域中占據越來越重要的位置，為高性能功率器件的廣泛應用提供更加可靠和經濟的技術支持。
